Description

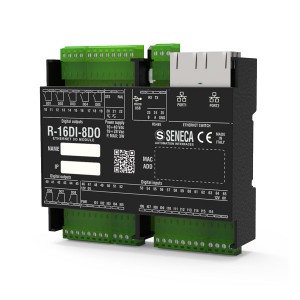

R-16DI-8DO è un modulo digitale misto con doppia porta Ethernet 10/100 Mbps e porta frontale Micro USB di programmazione. Lo strumento è studiato per esigenze di cablaggio flessibile, spazi di installazione ridotti, applicazioni ad alta densità di I/O con networking Ethernet integrato. R-16DI-8DO conta 16 Ingressi digitali PNP/NPN configurabili anche come totalizzatori @32 bit e 8 uscite digitali a relè con portata massima 30 V / 1 A. Tutti i totalizzatori sono salvati in memoria non volatile (FeRAM). Il modulo è dotato di isolamento tra ingressi, uscite e restanti circuiti in bassa tensione pari 1.500 Vac. La configurazione può avvenire tramite, software dedicato e web server con il supporto HTML5. Indirizzo IP, MAC address e versione del firmware associate al singolo modulo possono essere identificati o configurati su rete LAN tramite il tool SDD (Seneca Discovery Device). R-16DI-8DO supporta sia la comunicazione ModBUS TCP-IP che quella seriale RS485 con protocollo ModBUS RTU. R-16DI-8DO può essere connesso in modalità Ethernet daisy chain con fault-bypass per assicurare la connessione Ethernet anche nel caso di guasto di un modulo della catena. I segnali digitali possono essere duplicati su uno o più moduli in modalità Peer to Peer (funzionalità I/O mirror). Altra funzione avanzata è quella “ModBUS Passthrough”, grazie alla quale il modulo può dirottare su RS485 le richieste provenienti da Modbus TCP-IP comportandosi, di fatto, come un gateway.
