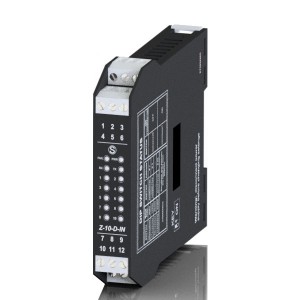

Z-10-D-IN

Modulo 10 ingressi digitali (32 bit @2.5 kHz) / RS485

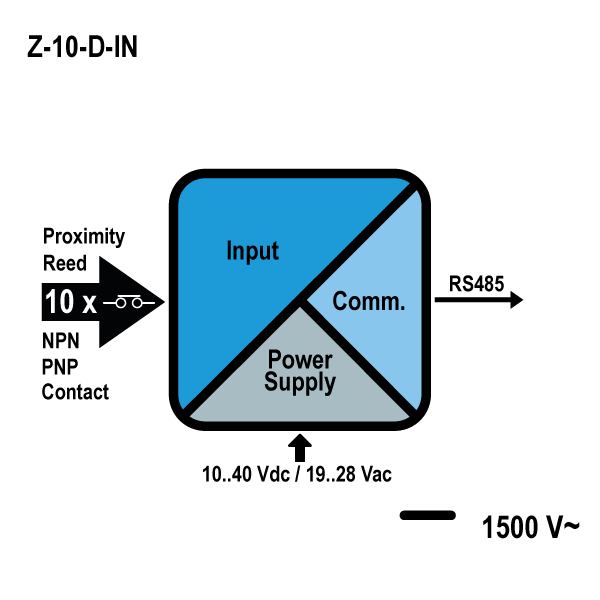

Descrizione Modulo 10 ingressi digitali / RS485
Alimentazione 10..40 Vdc; 19..28 Vac (50-60 Hz)
Isolamento 1.500 Vac
Ingressi N°10 canali optoisolati (reed, proximity, pnp, npn, contatto pulito) con negativo in comune autoalimentati 16 Vdc, protetti da transienti fino a 600 W/ms
Contatori Fino a 10 ingressi a 32 bit con frequenza massima 2.5 kHz
Comunicazione RS485 a 2 fili, protocollo ModBUS slave
Dimensioni 17,5 x 100 x 112 mm
Montaggio Per guida 35 mm DIN 46277



 Sistema I/O distribuito Serie Z-PC (ITA)

 Sistema I/O distribuito Serie Z-PC (ENG)

 Manuale di Installazione (ITA)

 Manuale di Installazione (ENG)

 Manuale Utente (ENG)

Description

Z-10-D-IN è un modulo a 10 ingressi digitali con negativo comune autoalimentati 16 Vcc e morsetti estraibili sezione 2.5 mm. A differenza della rev. Hw1, questo modulo include 10 ingressi con totalizzatore a 32 bit con frequenza massima 2.5 kHz. Tra le funzionalità dello Z-10-D-IN vi sono la misura di: frequenza, periodo, T(ON) e T(OFF) per tutti gli ingressi e la possibilità di impostare i totalizzatori per il conteggio in avanti o indietro con indicazione dell'overflow per ogni totalizzatore. Possibilità di configurazione ON-LINE. Obbligatorio per la programmazione da PC l'utilizzo di un convertitore USB/RS485 con protocollo ModBUS RTU.
