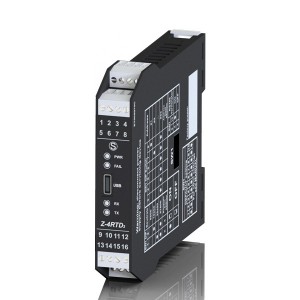

Z-4RTD2

Modulo 4 ingressi da termoresistenze / RS485

Descrizione Modulo 4 ingressi da termoresistenze / RS485
Alimentazione 10..40 Vdc; 19..28 Vac
Isolamento 1,5 kVac a 6 punti tra canali, alimentazione e comunicazione
Temperatura Operativa -10..70°C
Ingressi N° 4 canali da RTD (PT100, PT1000, PT500, Ni100 con 2, 3 o 4 fili)
Risoluzione 14 bit o 13 bit sul range d'ingresso
Classe di Precisione 0,05%
Comunicazione RS485 a 2 fili, protocollo ModBUS RTU slave
Connessione microUSB su pannello frontale
Programmazione Via software con EASY Setup o Z-NET4 o via DIP-switch
Dimensioni LXAXP 17,5x100x112 mm
Montaggio Per guida 35 mm DIN 46277


 Scheda Tecnica (ITA)

 Scheda Tecnica (ENG)

 Sistema I/O distribuito Serie Z-PC (ITA)

 Sistema I/O distribuito Serie Z-PC (ENG)

 Manuale di Installazione (ITA)

 Manuale di Installazione (ENG)

 Manuale Utente (ENG)

Description

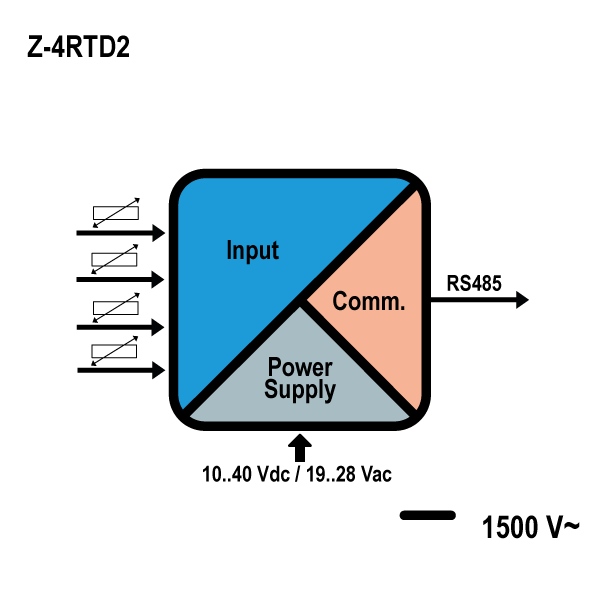

Z-4RTD2 è un convertitore per termoresistenze (PT100, PT1000, PT500, Ni100 con 2, 3 o 4 fili) al platino o al nichel, con quattro canali di misura indipendenti e isolati tra loro. Il modulo è caratterizzato da un isolamento a 6 vie fino a 1.5 kV (Alimentazione // Singolo canale di ingresso (x4) // Comunicazione seriale RS485). Il cablaggio dell'alimentazione e del bus seriale tramite l'accessorio Z-PC-DINAL2-17.5 (o Z-PC-DIN2-17.5 per estensioni BUS esistente) garantisce un setup su guida DIN rapido e facilitato. Tramite la porta microUSB sul frontale è possibile configurare il dispositivo via software PC EASY Setup. I parametri di configurazione sono impostabili anche via DIP-switch.
