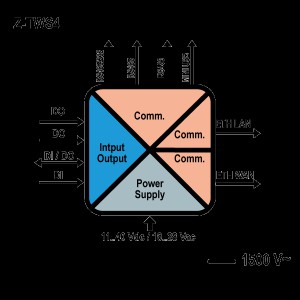

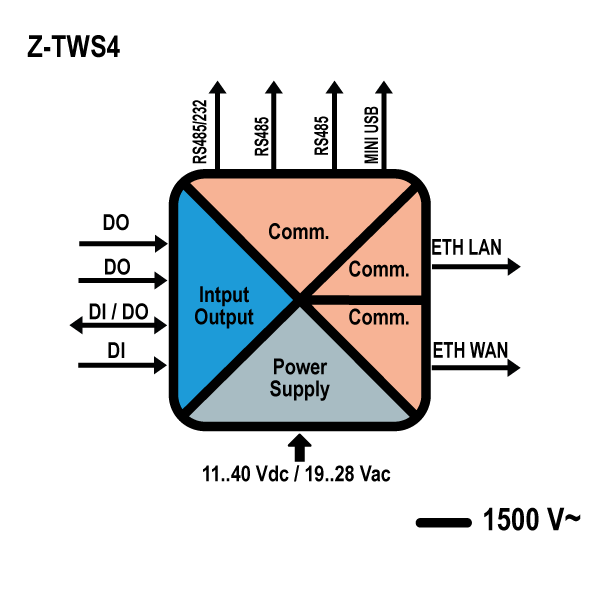

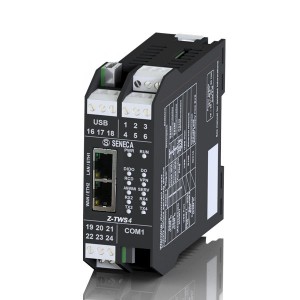

Z-TWS4

Controllore IEC 61131 con I/O integrati, IDE Straton

Alimentazione 11..40 Vdc; 19..28 Vac
Assorbimento 2,5 W (tipico); 4 W (max)
Isolamento Max 1.500 Vac
Temperatura Operativa -20..+65°C
Processore 32 bit
Flash Memory (Dati) 1 GB
RAM / FERAM 64 MB
Programmazione PLC IEC 61131 (Straton) con librerie dedicate
Indicatori LED di Stato Power (Alimentazione)
Run (Pronto all'uso)
DIDO (Stato DI/DO)
DO (Stato DO)
RCD (Connessione remota)
VPN (Connessione VPN)
LAN/WAN (Modalità LAN/WAN o Switch)
SERV (connessione VPN BOX Service)
RX2-4
TX2-4
ETH1/2 (Connessione Ethernet)
ETH1/2 (Attività Ethernet)
Connessioni 6 morsetti estraibili a 3 vie, passo 5,08 mm per cavo fino a 2.5 mm2
1 IDC10 Posteriore
1 connettore a 4 poli estraibile
1 slot card per micro SD
2 connettori Ethernet RJ45
1 connettore USB
Ethernet 2 porte Ethernet 10/100 Mbps (RJ45)
Porte Seriali 1 RS232/RS485
1 RS485
1 RS485
USB 1 USB host tipo A
CAN 1 porta CAN bus (morsetti)
Protocolli FTP server, SFTP server, HTTP server, ModBUS TCP server, ModBUS RTU Master, ModBUS RTU Slave, STEP 7, M-BUS, IEC 60870-101/104 (opz-), IEC 61850 (opz.)
Modalità di Funzionamento PLC, Redundancy Master-Slave, LAN/WAN, Switch
Canali I/O 1 DI
2 DO
1 DI/DO configurabile
Temperatura Stoccaggio -20..+85°C
Umidità 30..90% non condensante

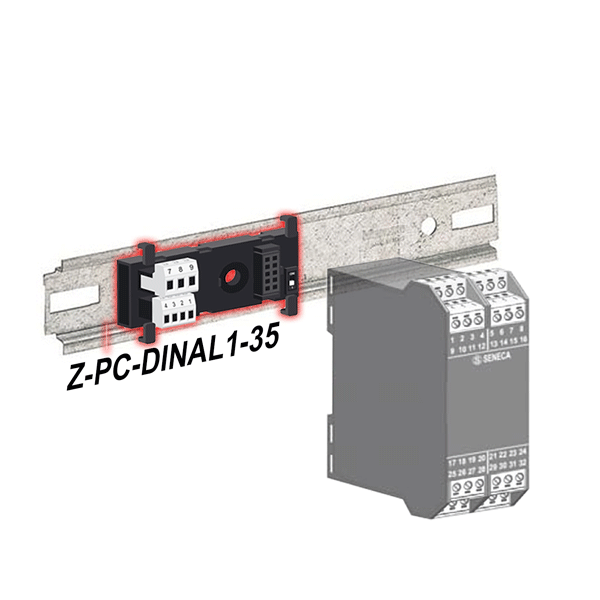

Montaggio Guida DIN 35 mm (IEC EN 60715)
Grado di Protezione IP20
Dimensioni LXHXP 35x100x112 mm
Peso 220 g
Custodia PA6, nero
Software di Sistema Z-NET4 / StratON / OPC Server
Web Server Sì, integrato
Certificazioni CE
Norme EN 61000-6-4 EN 61000-6-2, EN 61010-1, IEC 61131


 Scheda Tecnica (ITA)

 Scheda Tecnica (ENG)

 Manuale di Installazione (ITA)

 Manuale di Installazione (ENG)

 Manuale Utente (ENG)

Description

Z-TWS4 è un sistema di controllo avanzato con 4 I/O integrati, memoria flash da 1GB, RAM 64GB, 1 porta CAN, 4 porte seriali, 2 porte USB, doppia porta Ethernet e una slot per Micro SD card fino a 32 GB. Ideato per automazioni di impianto (Straton - Soft PLC IEC 61131-3) e applicazioni di Energy Management (grazie ai protocolli IEC 60870-5- 101, IEC 60870-5-104, IEC 61850), Z-TWS4 è anche una CPU Linuxbased concepita per applicazioni di acquisizione dati e controllo. Inoltre, grazie a Straton, Z-TWS4 può fungere da IEC 61850 Server, da sistema di conversione ModBUS RTU- ModBUS TCP, da apparato di creazione di reti virtuali via internet e di tunnel punto-punto.
